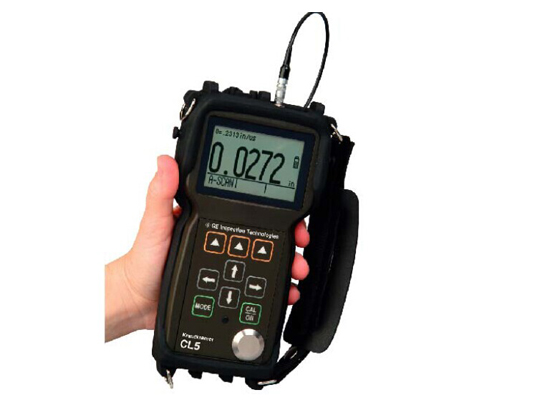

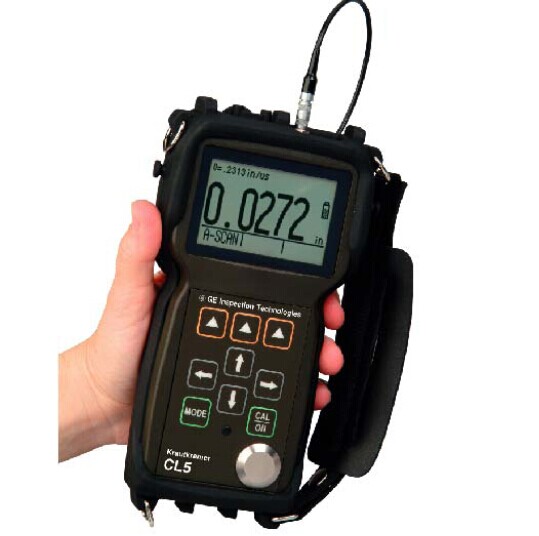

产品简介：CL5用于金属和塑料部件的厚度测量。这些部件几何形状复杂，使用传统的仪表通常无法精确地检测。通过使用可选的实时A-扫描，CL5能够实时显示超声波回波，以便正确调整传感器，并验证形状更加复杂的部件的准确性测试。CL5通过可选的可编程数据记录器，并使用标准的SD卡，可以方便灵活地管
应用：
CL5是一个质量控制和生产测量工具，可用于各种工业，但主要用于汽车、航空和航天工业。它可以用于抽检来料厚度，如钢圈，也可以通过中间和后期测量，来监测机械加工过程。同时，它还可以用于塑料部件的精密厚度测量。CL5兼容各种类型的接触式探头和延迟块探头，使用延迟块探头对薄壁部件进行测厚时，延迟自动测量模式将自动从接触面回波转为首次底面回波，再转为多回波测量。
更多详细的产品信息, 咨询电话: 15805928780 王先生, 企业QQ1274207268
产品特点：
· 强大的测量性能，实现高稳定性和可重复的读数
· 所有模型的快照A-扫描，用于探头校准和数据控制
· 坚固的外壳，密封性好，几乎可用于所有场地
· 便携式电源，3节标准AA电池或一个锂聚电池组（可在仪器中充电）
· 工作温度范围从-10°C到60°C
· 空心/实心厚度读数表示耦合状态。
· 可视LED灯报警上限和下限
· 客户参数设置功能，用于特殊的配置和快速的仪器配置
· 多语言用户接口
· 超声波参数的自动控制（增益和门控）
· 6个不同的测量和显示模式，可应用于特殊操作
· 各种触点和延迟块探头
· 可选的实时A扫描和带SD记忆卡的可编程数据记录器
· 可选速度模式，用于声速测定
规格：
测量范围 | 0.005英寸到20.00英寸（0.13毫米到500毫米）：取决于材料、探头、表面条件和温度 |
单位和测量分辨率 | 英寸 - 0.0001、0.001、0.01；毫米 - 0.001，0.01，0.1 |
材料声速范围 | 0.03937到0.78736英尺/秒（1000到19999米/秒） |
接收器 | 1.0到16兆赫带宽 - 6dB |
更新速率 | 用户可选择4或8赫兹，Min Cap或Max Cap模式最多32赫兹 |
显示屏类型 | 图形液晶显示屏64×128像素 |
2.25英寸×2.56英寸（40毫米×57毫米，带背光和可调对比度功能） | |
厚度显示 | 在标准模式下，5位数显示，数字高度为0.75英寸（19.5毫米）；在厚度-+A-扫描模式，实心或空心数字耦合指标器，以及A-扫描视图-射频模式下，数字高度为0.25英寸（6.35毫米） |
显示模式 | 厚度（含快照A-扫描），厚度+实时A-扫描（可�。�，最小捕捉，最大捕捉，差分和比率降低，速度模式（可�。�，质量查看模式（可�。� |
管理员锁定 | 用于校准、设置和数据记录的字母数字密码锁定 |
I/O 端口 | 双向串行RS-232波特率为1200、9600、57600和115200 |
数据记录器 | 可编程数据记录器，每个64MB的SD卡上最多120个文件 |
文件格式 | 使用仪器键盘创建网格。UltraMATE®软件接受网格和自定义的线性文件。 |
电源 | 三节AA电池（碱性电池、镍氢或镍镉电池）或自定义的可充电电池 |
环境密封 | 耐冲击、防尘和防溅，衬垫密封接头，外壳测试等级为IP54 |
重量 | 0.92磅（420克），含电池 |
大小 | 7.1英寸高×3.7英寸宽×1.8英寸深 |
（180毫米×94毫米×46毫米） | |
温度范围 | 工作温度：–10 oC 到 +60 oC |
存储温度：–20 oC 到 +70 oC | |
操作语言 | 英语、德语、法语、西班牙语、意大利语、俄语、 |
日语和中文 | |
应用软件 | UltraMATE®简化版和UltraMATE® |
基础仪器包装 | CL5精密测厚仪
锂电池组交流电源供应器 塑料便携箱 电线 固件升级CD-ROM 操作手册 操作指令卡 合格证书 |
选项 | CL5 AS OPT – 实时A-扫描选项 |
CL5 DR OPT – 数据记录器选项 | |
CL5 VL – 速度选项 | |
附件 | PCCBL-690 USB PC电缆
PCCBL-419串行PC电缆 Li-135锂电池组交流-296交流电源 UltraMATE®简化版和UltraMATE® 数据管理软件 |
CL5常用探头
型号 | 频率 | 探头接触直径 | 测量范围 |
Alpha 2DFR | 15MHz | 7.6mm | 0.18～25.4mm |
Alpha 2F | 10MHz | 9.5mm | 1.52～254mm |
Alpha DFR-P | 22MHz | 7.6mm | 0.13～3.8mm(塑料) |
Alpha 2A Mini-DFR | 20MHz | 4.8mm | 0.13～5.1mm |
CA211A | 5MHz | 19.1mm | 1.52～508mm |
K-Pen | 20MHz | 1.7或2.3mm | 0.2～4.4mm |
周到的售后服务：
1）本仪器自售出之日起7天内在保证外观及仪器完好无损情况下可无条件退货（运费自付）；
2）自售出之日起15天内，如发生性能故障，且产品和包装保证完好无划伤的情况下，可更换同型号产品，但人为损坏除外；
3）产品自售出之日起保修1年和终身维护，但配件不在保修范围内；
4）保修服务只限正常使用下有效；
5）保修期间由我公司提供邮寄费。
