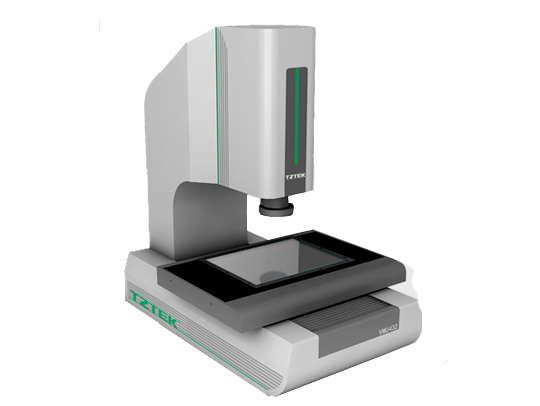

自动影像测量仪
VME是面向基础级测量应用而研发的经济型全自动影像测量仪，采用业内独创电子卡位镜头，灵活性的人工变倍，最优化的软硬件配置，实美实现各种测量需求，广泛应用于模具、精密五金、手机面板、玻璃、触摸屏等行业。


仪器特点
◆ 实现XYZ三轴CNC全自动测量；
◆ 三轴CNC控制系统，稳定安全地控制平台移动；
◆ 6环8区可控光源系统，智能实现256级亮度调节；
◆ 进口工业数字彩色相机，满足清晰观察和稳定测量的需求；
◆ 配备世界级顶尖影像测量软件Vispec,测量功能全备；
◆ 可设置自动测量任务，高效快速完成批量测量；
◆ 业内独创的电子卡位镜头，轻松实现倍率切换，无需重新标定；
◆ 可根据用户需求，加装激光、探针等各种附件；
◆ 多样化的输出报告、SPC数据分析。

技术参数 :


产品优势：

1、 全自动四轴程式控制（全自动批量测量）

测量时，适当的倍率测量会得到比较精确的值，所以比较大的测量对象用小倍率测量，而细微的地方用大倍率来测量，而变倍也必然在程式中循环使用！

2、 平台随意移动功能

平台移动的方式越灵活，也就代表软件的可操作性越强，技术性能越好。天准公司移动床台的方式多达8种。是现在所有机台移动方式最多的。

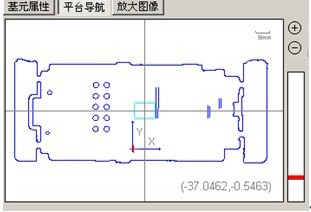

平台导航为其中的一种移动方式，只需要双击图中的任何位置，测量图像显示区就会移动到使用者需要移动到的地方，方便快捷。

3、光源六环八向功能（含自动打光)

可以分四十八个区块任意区块进行自动打光

关于自动打光的说明：基本上一般客户是要做MSA这项检测的，对于同一工件，理论的值是完全一样的，但是因为不同的人对光源亮度所作出的调整是不一样的，光源太亮，会噬边，测量值变大；光源太暗，毛边会明显，测量值会变小。一般在10%的光源变化情况下，差别会是0.02mm，这是很多客户所不能接受的。自动打光则消除了这一矛盾，用自动打光，不同的人测量值都非常的接近，且接近于真实值。

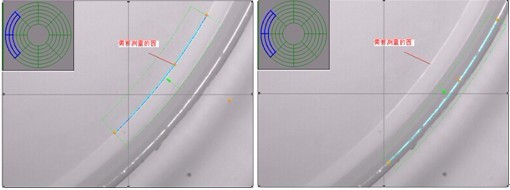

4、超强的自动寻边功能

针对白色，乳白色和纯透明的工件，包括玻璃表面划痕均能进行很好的测量

5、高度测量功能（平面度准确性）

以上数据是一组普通工件的高度测量的精度，可以看得出对于高度测量的精准度，平面度的计算是通过高度测量进行计算的，高度测量越精确，则平面度的结果就越精确，否则平面度的值并没有实际的意义。

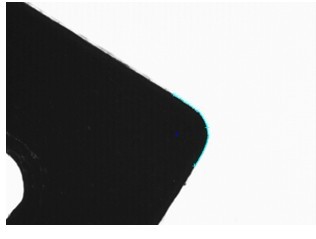

6、自动测量R角功能

R角的测量一直是一个头疼的问题，特别是小于90度的弧度，其测量误差非常大，这并非是测量精度的问题。天准公司采取自动扫描抓取R角功能，能有效的减少R角测量所形成的误差，且能够增强其稳定性，是测量R角的最佳选择。

7、   坐标人性化功能

对于拼版形的产品，可以任意设置不同的坐标系，以达到客户只需要设置一次标准值和一次公差的功能，所有的公差与标准值在复制、平移和旋转后不需要重新设置。而所有基元的坐标与单版的相对坐标都是一样的。即例图中有填充色圆的坐标理伦值应该是一样的。

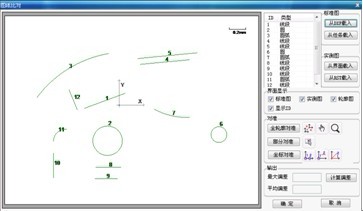

8、   图纸比对功能


应用行业
         机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

测量对象
         LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

测量元素
         长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
